Bluesound NODE、WiiM Pro、Douk Audio U2 PROで使える24MHzのTCXOが見つかりましたので、クロック交換を再開いたします。

クロック精度は±5ppmですが、発振子にMEMSを使い、ジッターは0.5ps RMSです。
WiiM Pro Plusで試していますが、良い音です。

他にFX-AUDIO DAC-SQ5J用の12.288MHzも取り寄せ可能です。±0.1ppmの中華のTCXOより良い音になります。

追記）25MHzなら±0.5ppmのMEMSを使ったTCXOがあるのですが、価格はOCXOと同じくらい。ジッターは0.31ps RMSなので、OCXOと同等、位相ノイズも同等です。
OCXOのようなノイズ対策は不要なので、スイッチングハブなどに使用可能です。価格は±0.5ppmTCXOを使った製品価格+6000円。±0.5ppmTCXOを使った機器をお使いの方は9000円で±0.5ppmのMEMSを使ったTCXOに変更いたします。

Diretta DST-00 I2Sとい製品のテストをしています。

DirettaのターゲットでUSB-DACかI2SでDACに接続して使用できます。こちらではSoundgenic Plusをホストとして使用しています。

Raspberry PiにDDCとモニタを追加したような感じですが、基板はRaspberry Piではありません。

USB出力をDDC（Singxer SU-2、Douk Audio U2 PRO）に接続して確認しましたが、こちらで使っているCanarino Bridge DUBと同等の音質でした。

しかし、I2S出力の音が悪い。クロックの違いだけではないです。Singxer SU-2に内蔵のクロックもDST-00と同じ（周波数は違います）Accusilicon AS318-Bですが良い音です。

銀価格高騰で2ｍｍ銀単線の入手が困難の為、コモンモードノイズフィルターの販売を終了いたします。

内部配線交換は価格を改定いたします。在庫がありますので、しばらくは対応可能です。

0.8mm4N銀単線は4倍の金額に上がりましたので0.8mm6N銀単線（台湾製）に変更いたします。金額が上がりますので、価格を改定いたします。
0.8mm銀単線を使ったチューンはUBP-X800M2など外部電源化した機器です。

追記）1.8mm6N銀単線を見つけましたが、0.8mm6N銀単線と同様に従来より金額が上がりますので、外付けコモンモードノイズフィルターは33000円で製作可能です。機器内蔵用コモンモードノイズフィルターは27000円です。

FX-AUDIO DAC-SQ5Jのクロック交換依頼があったので、クロックとオペアンプを交換しました。

クロックは±0.1ppmの中華のTCXO（ご依頼者から供給）。±0.1ppmの表示ですが、説明文では±1ppm（0℃～50℃）位相ノイズは10hz -80dbc/hzなのでそれほど良いクロックではありません。価格も安いですから。
オペアンプはI/V変換がOPA1612、出力バッファがOPA627AU×2回路（オペアンプもご依頼者から供給）。

リニア電源で音を確認しましたが、チューン前のうるさい音とは違い落ち着いた音になります。でも、PCM1794AにOPA627AUの音とは違う。
そこで、クロックの電源をこちらのクロック交換と同じLT3045に変更して常時通電するように変更しました。DAC-SQ5JはDC12Vなので5VにしてからLT3045をノイズフィルターとして使っています。
クロック用電源はクロックに低ノイズの電源を供給するだけでなく、クロックのノイズを外に出さない効果もあります。

LT3045に変更した音はかなり良くなり、低音の厚みが増し、解像度も上がりました。

DAC-SQ5Jが安いので、チューンしても安いですが、リニア電源が必要なので、S.M.S.L D200の方がお薦めです。

チューン済のRB-1582MK2を聴いたのですが、以前に聴いた音と違う・・・
原因は電源ケーブルでした。

現在、こちらで使っているパワーアンプはLC-audio ZAPpulse 2.3SEを使ったデジタルアンプ（電源は大型トランスを使ったリニア電源）です。
内部にコモンモードノイズフィルターを内蔵してあります。

入力側の機器や環境の改善でかなりクオリティが上がったので解像度、透明感が上がり切れの良い音でピンポイントに定位し音場感も良いのですが、音量を上げたり音の悪い音源（録音時に歪みを足して加工した音源）でキツく感じることが増えました。

電源ケーブルは2mmの銀単線を使っていましたが、同じ2mmの銀単線を使ったコモンモードノイズフィルターと相性が悪い？他の機器でも外付けコモンモードノイズフィルターとPC-23の電源ケーブルを一緒に使った方がバランスが良い。
＊コモンモードノイズフィルターを使わず、PC-23の電源ケーブルだけ使った場合は解像度が低くこもった音になるのでお薦めしません。

そこでパワーアンプの電源ケーブルをPC-23を使った電源ケーブルに変更しました。自作する場合、ACプラグはPSE018HG-V2、3PインレットはSCHURTER 4781。
音量を上げてもキツく感じることがなくなりました。また、どんな音源でも聴きたくないということもなくなりました。
電源ケーブル交換後は気持ち良くてつい音量が上がることが多くなりました。

Canarino Bridge DUBが再生で止まる不具合は本体の故障ではないみたい。
Soundgenic PlusをDiretta出力に変更してLANで接続して再生してみましたが、症状は発生しませんでした。
ファームウェアをアップデートしたことが原因？

接続方法が変わったので、再度音を確認しながらセッティングしています。
Soundgenic Plusを接続しているスイッチングハブに光メディアコンバーター2台使って光LAN（AOCケーブル）でCanarino Bridge DUBに接続しました。

Canarino Bridge DUBのUSB出力はSingxer SU-2を使ってDACに接続しました。

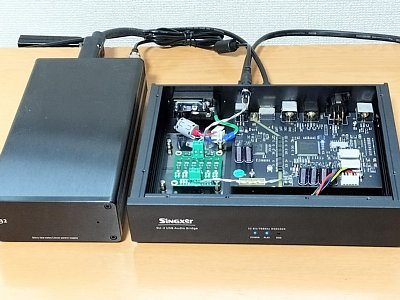

時々、Singxer SU-2の外部電源化の依頼がある。下の画像は外部電源化+LT3045追加。
こちらで使っているSU-2は内部配線交換、メイン基板のコンデンサ交換、GC#16チューン、オーディオ用ヒューズに交換してある。
電源ケーブルを変えれば音が変わるので、一番良いと思うケーブルを使っている。

SU-2に内蔵の電源はトランスを使ったリニア電源で部品も悪くない。
そこで、外部電源化の前に整流のダイオードをSiC SBDに交換してみました。
音の変化はよくわからない。でも、外部クロックと内部クロックの音の差が少なくなったので、内部クロックを使う場合は改善する。
でも、しばらく再生すると音が出なくなる。接続するPCはエラー無く動作している。
原因はダイオードしかない。元のダイオードに戻したら正常に動作する。
110V入力で7Wの電源トランスなので、100V入力でSiC SBDでは電力不足になるみたい。

WiiM Pro Plusに使っていたOCXOをBlueSound NODEに取付ました。
TCXOからOCXOに載せ替えるだけだと逆に悪くなる。
こちらのNODEはDC入力基板に交換してあり、その基板にはコイルと沢山のコンデンサを使ってノイズ対策がされている。
OCXOの電源にはDCノイズフィルターを使っていますが、それだけではダメでDC入力基板のDCジャックにOCXOの電源を接続、NODEのメイン基板にはDC入力基板のノイズフィルターを経由した電源が供給される。ここまでしないとTCXOより良くならない。
ネットワークプレーヤーでTCXO（Accusilicon AS318-Bなど）を使った機器はいろいろありますが、OCXOを使ったネットワークプレーヤーはEversolo DMP-A10しか知らない。
TCXOからOCXOに交換しただけでは音が良くならないことをメーカーも知っているのだと思います。

WiiM Pro PlusにはNODEから外したTCXOを取り付けましたが、同じTCXOのNODEの方が音が良い。WiiM Pro Plusは厚みが無く薄っぺらい音。
WiiM Pro Plusは同軸デジタルで出力しているので、NODEとほぼ同じ回路のはず。
WiiM Pro Plusのメイン基板を見て気づいたのですが、大きなコンデンサが無い。
電源はリニア電源を使っているので、余裕はあるはずですが配線が長いので、CPUの近くにコンデンサが欲しい。そこで電源回路に1000μFのコンデンサを追加しました。
この状態で比較するとNODEにかなり近い音になりました。

ほとんどの映像機器・オーディオ機器にはLAN端子があってネットに接続できる。
ネットワーク環境が悪ければ接続しただけで音が悪くなる。ネットに接続しなくても使える機器ならLAN端子があっても接続しない方が音が良い。
でも、ネットに接続しないと使えない機器もある。その場合はルーターやスイッチングハブにLANで接続するか無線ルーターにWi-Fiで接続しないと使えない。
無線ルーターや何も対策していないスイッチングハブにLANで接続するよりWi-Fiで接続した方が良くなることもある。
しかし、対策したスイッチングハブを使えばWi-Fiで接続より良くなる。

こちらのネットワーク環境のようにできれば理想的ですが、全て同じにしなくても対策は可能です。＊こちらではクロック交換したスイッチングハブが6台、クロック交換した光メディアコンバーターが6台、全てリニア電源なのでかなりの金額になります。

最初にしてほしいことが、クロック交換した4ポート2.5Gマネージドスイッチの追加（スイッチングハブを使っている場合は交換）とリニア電源。これだけでもWi-Fiで接続するより良くなります。
リニア電源は特価品にあるASYPDZSW A32。出力端子が2つあるので、1万円程度のリニア電源を2台使うよりチューンしたASYPDZSW A32の方が音が良くなりお得です。

次にルーターと4ポート2.5Gマネージドスイッチの間を光LAN化。一般的には光メディアコンバーターにSFPモジュールと光ケーブルを使いますが、AOCケーブルを使えばSFPモジュール+光ケーブルより安く音も良い。
AOCケーブルはSFP+とSFP+に接続する光ケーブルですが、SFPとSFPの接続でも動作する。

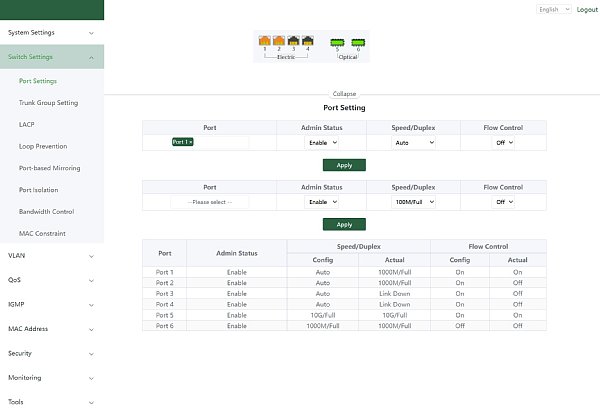

2.5GマネージドスイッチはSFP+、光メディアコンバーターはSFPなので接続しても通信できませんが、2.5GマネージドスイッチはSFPの速度に変更できるので、光メディアコンバーターと通信できるようになる。

2.5Gマネージドスイッチと光メディアコンバーターをAOCケーブルで接続すればほとんどの方は不満のない音になると思います。
ネットワークプレーヤーなど更に良くしたい場合は2.5GマネージドスイッチからOCXOに交換した光メディアコンバーターを使って接続して音質を向上することも可能です。
